油冷系統 5℃~135℃

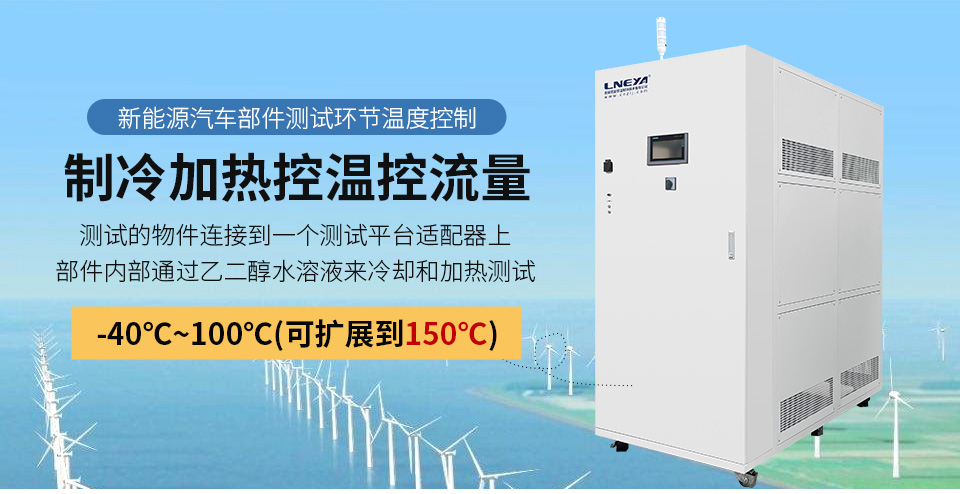

2023/10/25 制冷加熱控溫控流量系統 1935

功能參數

電源功率(kW)：380V50HZ
加熱功率(kW)：15~38
流量輸出(L/min)：2~20
流量控制精度：±0.2L/min
控溫精度：±0.3℃
冷卻方式：水冷

型號		KRY-OA15W	KRY-OA25W	KRY-OA38W	KRY-OA15W2S	KRY-OA25W2S	KRY-OA38W2S
溫度范圍		+5℃~+135℃
控溫精度		±0.3℃
溫度反饋		PT100
流量控制		2L/min~20L/min 一進一出? 進出控制聯動			2L/min~15L/min 兩路輸出，一路輸入流量控制聯動
流量精度		±0.2L/min
壓力控制		0.2bar~2.5bar
加熱功率		15KW	25KW	38KW	15KW	25KW	38KW
制冷	125℃	15kw	25kw	38kw	15kw	25kw	38kw
	20℃	15kw	25kw	38kw	15kw	25kw	38kw
壓縮機		艾默生谷輪渦旋柔性壓縮機/日系渦旋柔性壓縮機
制冷節流		電子膨脹閥
蒸發器		板式換熱器
循環泵		齒輪泵

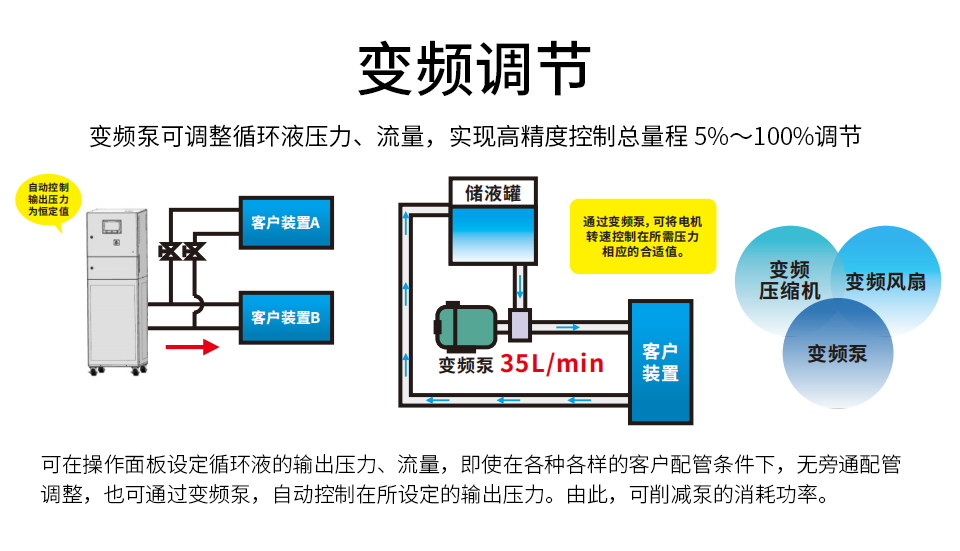

流量調節		變頻器矢量調節

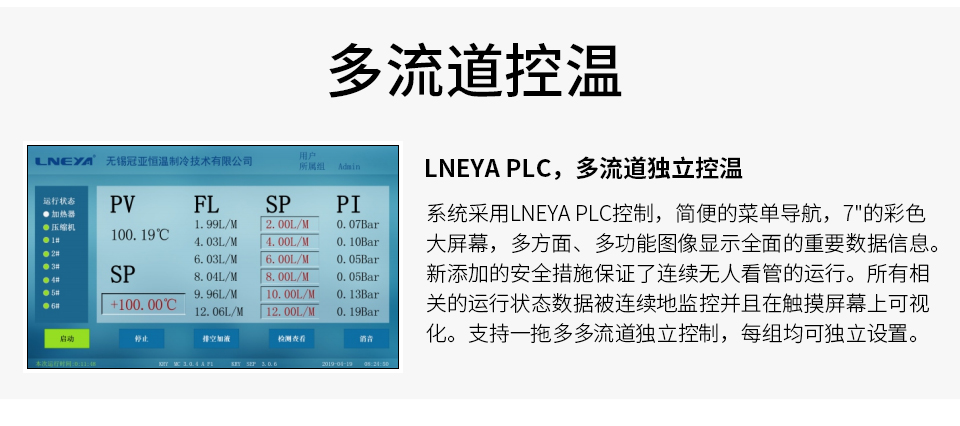

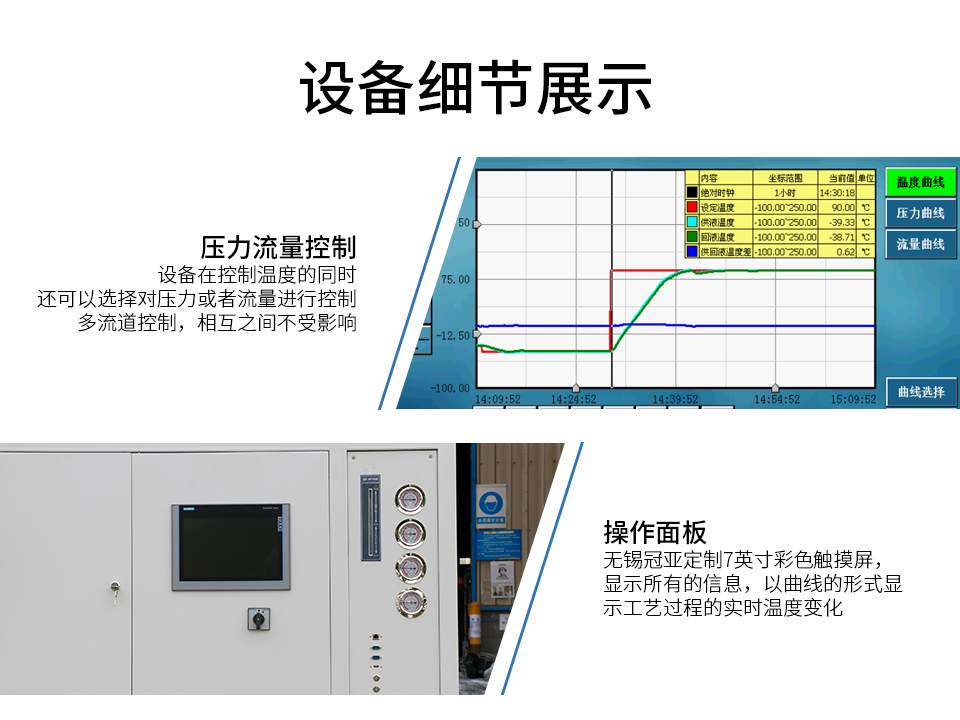

輸入與顯示		7寸彩色觸摸屏/PLC控制器
通訊		CAN通訊總線
制冷劑		R410A
載冷劑		油
冷卻水20度		4000L/H	4000L/H	6000L/H	8500L/H	4000L/H	6000L/H
冷卻水接口		ZG1	ZG1	ZG1 1/8	ZG1	ZG1	ZG1 1/8
電源		380V 50HZ 三相五線制
斷路器		63A	80A	125A	63A	80A	125A
外置工裝		外置回油工裝尺寸600×850×600 當選配外置回油工裝，需要將工裝安裝到測試電機下方

型號		KRYH-A15W???????? KRYH-A15WR	KRYH-A25W KRYH-A25WR	KRYH-A38W??? KRYH-A38WR	KRYH-A60W???????? KRYH-A60WR
溫度范圍		0℃～+160℃
控溫精度		±0.5℃	±0.5℃	±0.5℃	±0.5℃
溫度反饋		Pt100	Pt100	Pt100	Pt100
溫度顯示		0.01k	0.01k	0.01k	0.01k
流量控制		1～20 L/min	1～20 L/min	1～20 L/min	1～20L/min
流量控制精度		±0.2L	±0.2L	±0.2L	±0.2L
壓力控制		0.2bar～2.5bar	0.2bar～2.5bar	0.2bar～2.5bar	0.2bar～2.5bar
流量壓力說明		設備可以單獨控制流量，也可單獨控制壓力。需要同時控制采用不同方案（需定制）
回油裝置		KRYH-?? R系列增加獨立回油箱及回油泵，適用于敞開系統
加熱功率		10kW	15kW	25kW	38kW
制冷量	160℃	15kW	25kW	38kW	60kW
	20℃	15kW	25kW	38kW	60kW
	5℃	11kW	18kW	27kW	42kW
導熱介質		各類型低粘度潤滑油
壓縮機		艾默生谷輪渦旋柔性壓縮機
節流裝置		電子膨脹閥
油分離器		艾默生
干燥過濾器		丹佛斯
蒸發器		高力板式換熱器
循環泵		磁力泵
變頻器		匯川/臺達
流量、壓力傳感器		品牌流量計，壓力傳感器
輸入、顯示		7寸彩色觸摸屏\? PLC控制器
通信		Modbus RTU協議RS485接口， CAN通信總線、以太網接口TCP/IP協議
安全保護		具有自我診斷功能；冷凍機過載保護；高壓壓力開關，過載繼電器、熱保護裝置、低液位保護、高溫保護、傳感器故障保護等多種安全保障功能
制冷劑		R404A/R507C/R125/N40 四種制冷劑均可使用
外輸出接口尺寸		有三組進出液口，ZG3/4
水冷型at 20度		2800L/H ZG1	4500L/H ZG1 1/8	7000L/H DN40	12000L/H DN50
水冷冷凝器		沈氏套管式換熱器
電380V50HZ		22kW	33kW	45kW	68kW
尺寸cm		80120185	100150185	120180205	145205225
重量		420kZG	750kZG	1000kZG	1700kZG
